전기 안전 주의사항 및 기본 장비

안전 주의 사항

1. 전력 및 실험 설정

1. 느슨한 전선, 케이블 및 연결을 피하십시오.
2. 노출된 금속이 달리 확인되지 않는 한 전기와 함께 산다고 있다고 가정합니다.
3. 장비의 모든 ON/OFF 버튼, 회로 차단기 및 벤치의 스위치 분리에 익숙해지세요.
4. 회로 전원이 꺼지고 모든 전원이 0 전압과 제로 전류를 읽을 때만 실험 설정을 변경합니다.
5. 적절한 응용 분야에 적합한 길이의 와이어를 사용합니다. 긴 전선이나 연결은 벤치에서 혼란을 일으킬 수 있으며 매우 짧은 전선이나 연결이 너무 좁아서 쉽게 분리할 수 있습니다.
6. 민감한 전자 장치와 더 높은 전력 장치 간의 간섭 및 전기 상호 연결을 방지하기 위해 마이크로 컨트롤러와 같은 저전력 장비와 더 높은 전력 장비와 연결을 분리합니다.
7. 모든 DC 전원 공급 장치, AC 소스 및 기타 전원이 제로 전압 및 제로 전류 출력또는 실험에서 지시한 대로 시작되는지 확인합니다. 전압 소스에 특정 초기 조건이 있어야 하는 특정 어플리케이션에서는 제로가 아닌 전압부터 시작할 수 있습니다.
8. 실험이 끝나면 실험실을 떠나기 전에 모든 장비를 끕니다.
9. 단일 사용자가 실험을 단독으로 수행하도록 허용하지 마십시오. 50V DC 및 3단계 AC를 작동할 때 두 명 이상의 사용자가 실험을 수행해야 합니다.

2. 작업 환경

1. 실험실의 출구에 익숙해지기.
2. 복잡한 작업 환경을 피하십시오.
3. 펜, 계산기, 실험실 노트북 및 실험 설명을 준비하고 준비하십시오.
4. 적절하게 시원하고 따뜻한 라벨 (열 방출로 인해) 장비.

3. 의류 및 개인 요구 사항

1. 회전 기계 및 전기 연결 부근에서 위험할 수 있기 때문에 모든 실험을 수행하면서 보석, 금속 시계 또는 기타 금속 액세서리를 제거하십시오.
2. 느슨한 의류, 반바지 또는 짧은 스커트를 착용하지 마십시오, 그들은 전기 연결 및 회전 기계에 피부를 노출로.
3. 사용자가 회전 기계 및 전기 연결에 가까워지는 경향이 있기 때문에 매달려 있는 목걸이, 안경, 넥타이 및 기타 액세서리를 착용하지 마십시오. 또한, 회전 기계에 의해 쉽게 잡을 수있는 목 주위에 안경을 매달려 하지 마십시오.
4. 머리 뒤쪽에 긴 머리를 묶습니다.
5. 실험 중에 항상 안전 고글을 착용하십시오. 현지 안전 규정 및 규정에 따라 다른 개인 보호 장비(PPE)를 착용하십시오. 예를 들어 일반적인 PPE에는 방화 방지코트, 고전압 절연 장갑(라이브 와이어 또는 케이블을 처리할 때 착용), 귀마개(대형 기계를 작동할 때 사용됨)가 포함됩니다.

기본 장비: 전자 및 측정 장비의 데모 및 개요

4. 기능 발생기

1. 함수 생성기를 켭니다(그림 1). 함수 생성기는 다양한 셰이프의 정기적인 AC 신호를 제공합니다. 이러한 모양은 주로 부비동성, 삼각형, 톱니 및 정사각형입니다.
2. 함수 생성기를 설정하여 400Hz 및 0 DC 오프셋의 주파수에서 10V 피크의 부비동성 출력을 생성합니다.
3. BNC-앨리게이터 커넥터를 함수 생성기 출력 포트에 연결된 BNC와 연결합니다.
4. 원하는 경우 이러한 신호의 주파수 및 피크 또는 피크-투 피크를 조정합니다.
5. 삼각형 및 톱니 신호에서 경사와 모양을 조정합니다. 사각형 파형에는 정사각형 파형이 음수, 0 또는 "낮음"에 비해 양수 또는 "높음"인 기간의 비율로 정의되는 조정 가능한 듀티 사이클이 있습니다.
6. 특정 기능 발생기는 비주기적인 소음 및 임의 신호를 제공하지만 전력 전자 장치 및 전기 기계 응용 제품에는 일반적으로 사용되지 않습니다.

그림 1: 기능 생성기 화면 및 제어판의 클로즈업. 이 그림의 더 큰 버전을 보려면 여기를 클릭하십시오.

5. DC 전원 공급 장치

1. DC 전원 공급 장치를 켭니다(그림 2). 저전력 DC 공급장치는 전압 소스 또는 전류 소스의 두 가지 주요 모드에서 작동합니다.
2. 전압 및 전류 판독값을 관찰합니다.
3. 출력 전압 노브를 조정하여 DC 전원 공급 장치 출력 전압을 10V로 설정합니다. 전압 소스로 작동하는 것이 가장 일반적이며, 공급이 저전압 DC를 제공합니다. 일반적으로 0에서 36 V 사이 범위. 현재 소스 작업에서 이러한 공급장치는 최대 전류가 원하는 값으로 설정된 "전류 제한"이며 원하는 최대 전류를 제공하기 위해 전압이 자동으로 조정됩니다. 따라서 전류 및 전압 제한은 DC 전원 공급 장치를 작동할 때 작동 유연성과 안전 마진을 제공합니다.
4. "현재" 버튼을 눌러 현재 한계를 표시하고 현재 노브를 조정하여 최대 전류 제한을 조정합니다. 공급의 현재 제한을 설정합니다.
5. 대부분의 단일 출력 DC 전원 공급 장치에는 "+", "-"및 접지라고 표시된 세 개의 터미널이 있습니다. 많은 응용 분야에서 "-"와 접지는 외부 회로에 전력을 제공할 때 보다 안정적이고 감소된 소음 환경을 제공하기 위해 묶여 있습니다. 그러나, 특정 경우에는 공급 지장에서 테스트 중인 전기 회로 또는 장치를 분리하기 위해 지상에서 "-"떠있는 것을 요구한다.

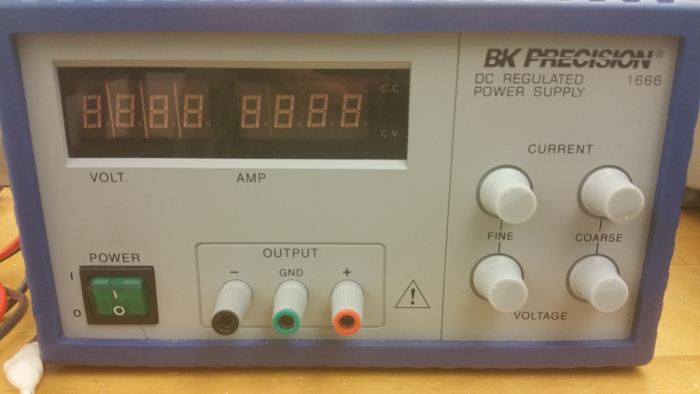

그림 2: DC 전원 공급 장치. 이 그림의 더 큰 버전을 보려면 여기를 클릭하십시오.

6. 오실로스코프

1. 진동을 켭니다 (그림 3). 오실로스코프 또는 스코프, 디스플레이 전압 및 전류 파형은 화면에 표시되어 광범위한 필수 측정을 제공합니다.
2. 일반 프로브(도 4)를 채널 1에 연결하고 차동 프로브를 채널 2에 연결합니다. 오실로스코프 프로브는 범위 인터페이스의 BNC 커넥터에 연결하고 각 채널에는 단일 파형이 표시됩니다. 모든 범위에는 다양한 채널이 함께 제공됩니다. 가장 일반적인 것은 2채널 및 4채널 범위이지만, 새로운 범위에는 8개의 채널이 있을 수 있습니다.
3. 채널 2에서 오프셋을 제거합니다.
   1. 오실로스코프 프로브는 전기 기계 및 전력 전자 실험과 가장 자주 사용됩니다. 프로브의 주요 유형은 종래의 접지 프로브, 차동 전압 프로브(도 5) 및 전류 프로브(도 6)를 포함한다.
   2. 포인트 중 하나가 접지와 연결된 회로 또는 장치의 두 지점에서 전압을 측정할 때 기존의 접지 프로브를 사용합니다. 일반적으로 범위의 접지 부분은 악어 클립이고, 다른 테스트 리드는 회로 및 전기 부품에 쉽게 연결되는 후크입니다.
      1. 접지 연결에 대한 단락이 발생하여 사용자에게 위험, 불꽃 및 프로브손상이 발생할 수 있기 때문에 접지 되지 않은 연결이 있는 프로브를 사용하지 마십시오. 일반적으로 이러한 프로브는 수백 볼트로 평가됩니다.
   3. 차동 전압 프로브를 사용하여 측정되는 전압에 걸쳐 접지와 두 테스트 지점 간의 절연을 제공합니다. 이러한 프로브는 두 지점이 접지되지 않는 경우(예: 3상 전압 소스에서 3단계 중 2개 에 걸쳐 측정할 때)에 필수적입니다. 이러한 프로브는 더 비싸며 기본 교정의 한 형태로 모든 사용 전에 수동 또는 자동 오프셋 조정이 필요합니다. 프로브 테스트 리드에 접지가 부족하여 소음이 덜 합니다. 교육 실험실에서의 전압 등급은 일반적으로 1000 V에 도달합니다.
4. 와이어의 전류를 측정하려면 와이어를 현재 프로브의 창에 놓고 와이어가 프로브 구멍 내에 잠겨 있는지 확인합니다. 프로브 인클로저의 프로브 스케일링(예: 100mV/A)을 조정하고 축척을 기록합니다. 전류 측정은 전압 측정으로 표시됩니다.
   1. AC 또는 DC 전류를 운반하는 와이어가 코어를 통과하여 자기장을 생성하여 코어 를 감싸는 와이어 권선의 전압을 유도합니다. 이렇게 하면 와이어의 전류에 비례하는 전압 측정을 제공하며 이 프로브를 사용하여 전류를 측정할 수 있습니다. 이들은 일반적으로 차동 전압 프로브 보다 훨씬 더 비싸고 교육 실험실에서 최대 100 A범위수 있습니다. 많은 교육자와 연구자들은 매우 낮지만 정확한 저항성을 가진 감지 저항장치로 대체합니다. 감지 저항기는 단자 전체의 전압에 비례하는 전류를 전달하며, Ohm의 법칙에 따라 정확한 저항을 알면서 전압을 측정하면 전류의 정확한 근사치를 제공합니다.
5. 일반 프로브 단단을 함수 생성기 출력의 악어 측에 연결합니다.
6. 함수 생성기 출력을 켭니다.
7. 범위에 있는 "sec/div" 노브를 사용하여 시간 축 축을 조정하여 표시된 채널 1 파형에서 확대 및 축소합니다. 각 범위는 디스플레이를 조정하는 다른 접근 방식을 가질 수 있지만 모든 공통 범위에는 두 개의 주요 부서가 설정되어 있습니다. x축(시간축)에서 분할은 일정 기간을 유사하며 분할당 μs에서 분할당 몇 초까지 다를 수 있습니다.
8. 채널 1 노브를 사용하여 채널 1의 y축을 조정합니다. "볼트/div" 노브를 사용하여 y축 표시 볼트 판독값의 분할을 조정합니다. 각 파형에는 고유한 y축 크기 조정 노브가 있습니다.
9. 범위의 "측정" 피쳐 버튼을 눌러 채널 1에서 표시된 파형의 빈도 및 피크-투 피크를 측정합니다. 이것은 또한 평균, 루트 평균 제곱(RMS) 및 신호 기간의 측정을 찾는 데 사용할 수 있습니다.
10. 수학 함수를 사용 하려면 "수학"을 누릅니다. 범위에 표시되는 하나 이상의 파형을 사용하여 추가, 빼기 또는 고급 함수와 같은. 예를 들어, 즉각적인 전력을 보기 위해 순간 전압 및 전류의 제품을 표시하는 것이 유용합니다.
11. "트리거" 노브를 조정하거나 자동으로 "레벨 설정"을 50%로 눌러 수동으로 트리거합니다. 모든 파형 디스플레이가 트리거되는 범위 채널을 선택합니다. 적절한 트리거 레벨을 사용하여 표시된 파형의 지터가 제거됩니다. 그래서 모든 파형은 고정되고 깨끗해 보입니다.
12. "커서"를 눌러 시간 축 또는 y축의 두 점 사이의 거리를 측정합니다.
13. "CH1", "CH2" 또는 기타 채널 버튼을 누르고 파형 디스플레이에서 노이즈를 제거하기 위해 적절한 디지털 필터를 선택합니다. 로우 패스 필터 모서리 주파수는 사전 설정되며 서로 다른 범위에서 다를 수 있습니다.
14. 원하는 진폭과 주파수가 달성될 때까지 함수 생성기 출력을 조정합니다.
15. 함수 생성기를 끄고 범위 프로브를 분리합니다.
16. 오실로스코프를 끕니다.

그림 3: 오실로스코프 유닛. 닫기 화면 및 제어판이 표시됩니다. 이 그림의 더 큰 버전을 보려면 여기를 클릭하십시오.

그림 4: 기존의 접지 프로브. 이 그림의 더 큰 버전을 보려면 여기를 클릭하십시오.

그림 5: 차동 전압 프로브. 이 그림의 더 큰 버전을 보려면 여기를 클릭하십시오.

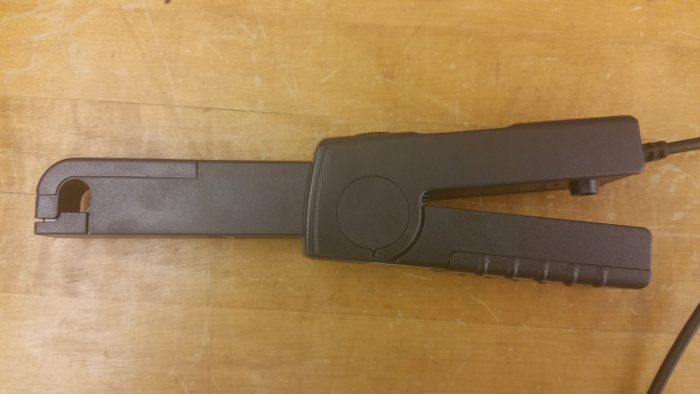

그림 6: 현재 프로브의 측면 보기입니다.  이 그림의 더 큰 버전을 보려면 여기를 클릭하십시오.

7. 멀티미터

1. 멀티미터(그림 7)를 켜고 종료가 전압 측정 연결 위치에 있는지 확인합니다. 핸드헬드 또는 벤치탑이든 멀티미터는 DC 전압 또는 전류의 평균 값 또는 AC 전압 또는 전류의 RMS 값을 측정합니다. 이러한 연결은 실험을 수행할 때 일반적인 오류 원인이기 때문에 회로에 전력을 공급하기 전에 전압 또는 전류를 측정하기 위해 연결을 신중하게 수정합니다.
2. 출력 포트에 바나나 와이어가 배치되지 않은 DC 전원 공급 장치 출력을 켭니다.
3. 멀티미터를 사용하여 두 출력 포트(+ 빨간색 및 -검정)를 측정합니다. 측정 해상도를 향상시키기 위해 신호 범위를 최대 10V 또는 1000 V로 수동으로 조정합니다.
   1. 멀티미터는 10V를 읽어야 합니다.
   2. 멀티미터에는 두 점 간의 저항과 다이오드 및 트랜지스터 디버깅에 유용한 전류 흐름(다이오드 기호) 방향과 같은 다른 측정 기능이 포함됩니다.
4. 디지털 파워 미터를 사용하여 평균 전력을 측정할 수 있습니다. 디지털 전력 계수는 멀티미터와 유사하지만 동시 전압 및 전류 측정을 사용하여 평균 전력을 측정합니다. 고급 미터는 전력 계수, 반응성 전력 및 명백한 전력을 측정할 수 있습니다.
5. 전압을 측정해야 하는 두 점을(병렬로) 두 전압 리드를 연결합니다.
6. 와이어 또는 구성 요소와 일련의 두 개의 전류 잠재 고객을 연결합니다.
7. 표시된 전력은 전압 및 전류의 즉각적인 생성물의 평균입니다.

그림 7: 멀티미터. 이 그림의 더 큰 버전을 보려면 여기를 클릭하십시오.

8. 전원 공급 장치

1. 이 절차에 사용되는 저전력 DC 공급 장치 외에도 3상 출구(도 8), 3상 가변 자동 변압기(도 9), 고전력 DC 공급장치 등 다른 유형의 전원 공급장치가 있다.
2. 3상 출구는 대부분의 전기 엔지니어링 실험실에서 일반적으로 208 V, 230 V 또는 408 V에서 3상 전압을 제공합니다. 이러한 전압은 주파수와 진폭에서 동일하며 서로 120^° 아웃 단계입니다. 3단계 콘센트를 취급하려면 특별한 교육 과 안전 주의가 필요합니다.
   1. 미국에서는 208V, 230 V 및 480 V가 전력 전자 장치 및 전기 기계를 다루는 교육 실험실 환경에서 일반적인 3상 전압 수준입니다.
3. 3상 가변 자동 변압기(VARIAC)는 3상 출구에서 가변 3상 AC 소스를 제공하는 절연 변압기입니다.
4. VARIAC 출력이 제공된 입력 전압의 0%에서 100% 사이로 달라질 수 있는 VARIAC의 노브를 조정합니다.
5. 더 높은 전원 DC 공급 장치는 더 높은 DC 전압을 제공합니다. 대부분의 저전력 DC 보급품은 최대 36V를 제공할 수 있으며 10개 미만의 A. 고출력 DC 공급장치는 수백 개의 볼트와 앰프를 제공할 수 있습니다.
   1. 교육 실험실 환경에서고전력 DC 공급 장치는 일반적으로 최대 400V의 DC 전압을 제공합니다. 전기 및 하이브리드 차량의 대형 배터리 팩, 정류 된 가정용 전압 및 기타 시나리오에서 대형 배터리 팩을 에뮬레이트하기 때문에 전력 전자 응용 분야에서 일반적입니다. DC 전기 기계 응용 분야와 인버터 기반 AC 기계에서도 일반적입니다.

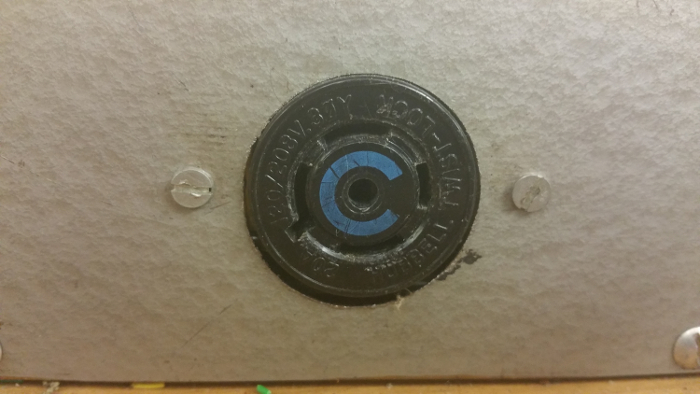

그림 8: 3상 콘센트. 이 그림의 더 큰 버전을 보려면 여기를 클릭하십시오.

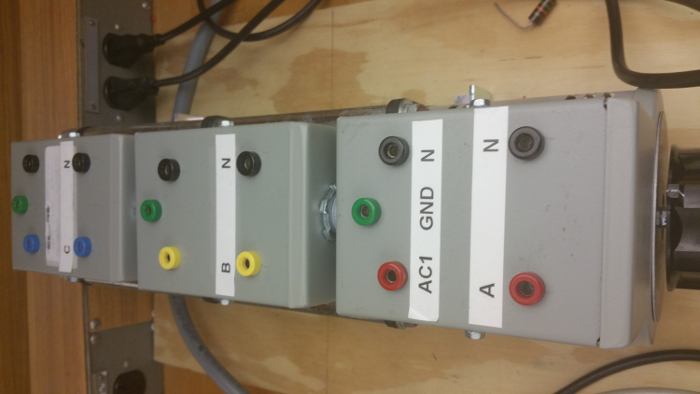

그림 9: 3상 변압기(VARIAC)의 맨 위 보기입니다. 이 그림의 더 큰 버전을 보려면 여기를 클릭하십시오.
